Трехфазный сухой распределительный трансформатор из литой смолы до 35 кВ

Структурные особенности

Ключевые преимущества

Высокая безопасность и огнестойкость: конструкция без содержания масла. Эпоксидная смола является самозатухающей (класс пламени F/F1). Даже в случае выхода из строя он не вызовет взрывов нефти или распространения пожара, что делает его пригодным для густонаселенных и критически важных объектов.

Не требует обслуживания и обладает высокой экологичностью: герметичные обмотки устойчивы к влаге, пыли и химической коррозии. Замена масла или отбор проб масла не требуются; ежедневное техническое обслуживание ограничивается периодическим удалением пыли.

Превосходные электрические и механические свойства: интегральное литье превращает обмотку в твердое тело, сводя к минимуму деформацию под действием электромагнитных сил короткого замыкания. Низкий частичный разряд (обычно ≤5~10pC).

Низкие потери и высокая энергоэффективность: модели от SCB10 до SCB18 обеспечивают постепенно снижающиеся потери холостого хода, соответствующие более высоким стандартам энергоэффективности.

Низкий уровень шума: оптимизированные конструкции укладки и зажима сердечника обеспечивают более низкий уровень рабочего шума по сравнению с масляными трансформаторами той же мощности.

Гибкая установка: может быть размещена непосредственно на подстанциях на уровне пола или в подземных помещениях без необходимости использования масляных ям или брандмауэров, что позволяет сэкономить затраты на гражданское строительство.

Типичные технические параметры

Область применения

Высотные жилые дома, офисные здания, звездные отели, торговые центры (крытые подстанции).

Больницы, школы, научно-исследовательские институты (низкий уровень шума, нулевое загрязнение).

Центры обработки данных, узлы связи, финансовые центры (высокая надежность, низкий PD).

Метрополитен, аэропорты, подземные инженерные тоннели (подземные подстанции, пожароопасность отсутствует).

Промышленные/горнодобывающие предприятия, вспомогательные объекты атомной энергетики (строгие требования пожарной безопасности/экологии).

Станции возобновляемой энергии, подстанции, монтируемые на фотоэлектрических/ветровых площадках.

Меры предосторожности

Несмотря на влагостойкость, рекомендуется измерять сопротивление изоляции (HV-LV и Earth) перед повторным включением после длительного отключения; при необходимости выполнить сушку.

При установке корпуса убедитесь, что верхние и боковые воздуховоды не засорены, чтобы избежать рециркуляции горячего воздуха.

Стандартные сухие типы смол не рекомендуются для сред с сильными коррозионными газами или экстремальной влажностью (сильная конденсация). Следует рассмотреть возможность специальной настройки антикоррозионной защиты или альтернативных типов.

Сравнение с масляными трансформаторами: хотя первоначальная стоимость немного выше, сухие трансформаторы не имеют риска утечки масла и упрощены в установке, что делает их доминирующим выбором для распределения внутри помещений в современных городах.

Часто задаваемые вопросы о сухих трансформаторах

Вопрос: Каков расчетный срок службы сухого трансформатора?

A: При стандартизированной эксплуатации и хорошей вентиляции срок службы высококачественных сухих трансформаторов обычно составляет 25–30 лет и более. В частности, для трансформаторов, использующих вакуумную пропитку давлением (VPI) или литье эпоксидной смолы, обмотки плотно обернуты твердым изолирующим слоем, обеспечивающим сильную устойчивость к влаге, пыли и механическим нагрузкам, эффективно задерживая старение изоляции.

Вопрос: Какое ежедневное техническое обслуживание требуется трансформаторам сухого типа?

A: Сухие трансформаторы известны тем, что они «не требуют особого обслуживания»

Регулярная очистка: используйте сухой сжатый воздух или пылесос для удаления пыли с намоточных поверхностей и охлаждающих каналов, чтобы предотвратить перегрев или отслеживание.

Проверьте крепежные элементы: периодически проверяйте и затягивайте прижимные колодки катушек, зажимы сердечников и болты электрических соединений, чтобы предотвратить ослабление из-за длительной вибрации.

Проверьте систему охлаждения: если она оснащена принудительным воздушным охлаждением (вентиляторами), регулярно проверяйте работу вентилятора и очищайте впускные фильтры.

Вопрос: Каковы основные процессы изоляции трансформаторов сухого типа?

A: Помимо традиционного нанесения лака, основным экологически чистым процессом является литье эпоксидной смолы. Используя технологию вакуумного давления, эпоксидная смола образует чрезвычайно прочный изолирующий слой вокруг обмоток. Он обеспечивает отличную устойчивость к влаге и загрязнениям, а также огнестойкость (самозатухание) уровня UL94 V-0, что делает его идеальным для помещений со строгими требованиями пожарной безопасности.

Вопрос: Каковы основные различия между IP00, IP20 и IP23+?

A: IP00 (голый блок): Корпус отсутствует. Опирается на естественную конвекцию или вентиляторы. Лучшая вентиляция, нет защиты от воды. Только для сухих, чистых помещений.

IP20 (внутренний корпус): имеет вентилируемый сетчатый/листовой корпус, предотвращающий проникновение твердых предметов > 12 мм (пальцев, грызунов, змей). Обеспечивает основные барьеры безопасности. Вентиляция практически не пострадала. Никакой защиты от воды.

IP23+ (защищенный от атмосферных воздействий корпус): оснащен герметичным корпусом из сплава/нержавеющей стали, защищающим от брызг воды до 60° и твердых предметов> 12 мм. Изолирует обмотки от внешней среды.

Примечание: Корпуса с высокой степенью защиты затрудняют циркуляцию воздуха. При установке корпуса IP23+ трансформатор обычно требует снижения номинальных характеристик (снижения нагрузочной способности).

Вопрос: Каковы различия между различными векторными группами?

A: Если трансформатор подает электроэнергию независимо на завод или жилой район без параллельной подачи, можно использовать разные группы векторов (например, Dyn11 и Yyn0), хотя производительность различается. Однако при расширении мощности или замене блока, который будет работать параллельно существующему, необходимо строго проверить заводскую табличку старого трансформатора. Группа векторов нового блока должна точно совпадать —никогда не полагайтесь исключительно на емкость и напряжение!

Вопрос: Что следует учитывать при выборе трансформатора сухого типа для особых условий?

A: Высокое загрязнение / Прибрежный соляной туман: Стандартные устройства не подходят для прямого воздействия соляного тумана. Выберите корпуса с высокой степенью защиты (IP23+) и укажите фурнитуру из нержавеющей стали или прочные антикоррозионные покрытия для металлических деталей.

Высокотемпературные среды: сухие типы полностью полагаются на конвекцию воздуха. При высокой температуре эффективность падает. Подтвердите класс температуры обмотки (F/H) и порекомендуйте добавить принудительное воздушное охлаждение (вентиляторы) или снизить номинальные характеристики.

Низкотемпературные условия: сухие агрегаты запускаются лучше, чем масляные (нет проблем с вязкостью), но экстремально низкие температуры могут сделать резиновые уплотнения/втулки хрупкими. Укажите низкотемпературные устойчивые уплотнительные материалы и предотвратите образование конденсата внутри корпуса.

Высокогорные условия: разреженный воздух снижает эффективность охлаждения (увеличивая повышение температуры) и снижает прочность воздушной изоляции (риск пробоя). Устройства должны иметь увеличенные внешние зазоры/расстояния ползучести и обычно требуют более крупных радиаторов или снижения номинальных характеристик.

Среда с высокой влажностью: Высокая влажность вызывает образование конденсата, что снижает изоляцию. Помимо высокозащищенных ограждений, оборудуйте помещение осушителями воздуха или антиконденсационными обогревателями.

Пыльная/песчаная среда: пыль засоряет охлаждающие каналы, а токопроводящая пыль вызывает короткие замыкания. Используйте высокозащищенные корпуса с оптимизированной фильтрацией пыли и обеспечьте регулярную очистку фильтров.

Вопрос: Какая информация необходима для получения ценового предложения на распределительный трансформатор?

A: Чтобы получить быстрое и точное предложение, сначала укажите следующие основные параметры:

Тип трансформатора: Масляный / Сухой тип

Номинальная мощность (кВА)

Номинальные значения первичного и вторичного напряжения (например, 33 кВ/0,4 кВ)

Номинальная частота (50 Гц или 60 Гц)

Количество фаз (однофазная или трехфазная)

Материал обмотки: поддерживает медные или алюминиевые обмотки, каждая из которых имеет свои преимущества по стоимости и производительности.

Группа векторов и напряжение импеданса (%): (Необходимо указать, если требуется параллельная работа с несколькими блоками)

Кроме того, наши трансформаторы поддерживают индивидуальную настройку. Вы можете дополнить следующую информацию в зависимости от ваших реальных потребностей:

Тип переключателя ответвлений (стандартный переключатель ответвлений вне цепи или дополнительный переключатель ответвлений под нагрузкой)

Стандарты потерь: существуют ли конкретные стандарты потерь или требования к классу энергоэффективности?

Условия установки (в помещении/на открытом воздухе, высота над уровнем моря, экстремальные температуры и т. д.)

Другие требования (например, применимые стандарты, специальные рейтинги защиты, принадлежности к приборам и т. д.)

Если вы ищете надежную поддержку электропитания для своего проекта, свяжитесь с командой Kima Electric.

• Прямой завод и производитель: Мы являемся профессиональными трехфазными литыми смолами из Китая  Производитель распределительных трансформаторов сухого типа (доступны напряжения 6,3 кВ, 10 кВ, 11 кВ, 13,2 кВ, 15 кВ, 20 кВ, 22 кВ, 33 кВ и другие). Наш завод оснащен передовыми производственными мощностями и принимает заказы OEM/ODM.
• Надежный поставщик: Мы являемся надежным международным поставщиком для покупателей со всего мира, желающих закупить высокоэффективные и малопотерьные трехфазные сухие распределительные трансформаторы из Китая.
• Международные стандарты и глобальный охват: Наши трансформаторы проходят строгие испытания на соответствие стандарту IEC 60076 и другим международным стандартам. Мы экспортируем свою продукцию на различные рынки Юго-Восточной Азии, Африки и Ближнего Востока, адаптируясь к различным локальным сетевым условиям.
• Конкурсная котировка: Свяжитесь с нами сегодня, чтобы обсудить требования вашего проекта, получить индивидуальное решение и получить бесплатную оптовую смету.



Удобный процесс запроса

Вы можете связаться с нами через наш веб-сайт, электронную почту и другие каналы или загрузить и заполнить «Форму заявления на запрос» на нашем официальном сайте.

Вы также можете напрямую предоставить имеющиеся у вас технические документы, чертежи и т. д. в качестве основы для оценки требований. Мы предоставим вам предложение как можно скорее.

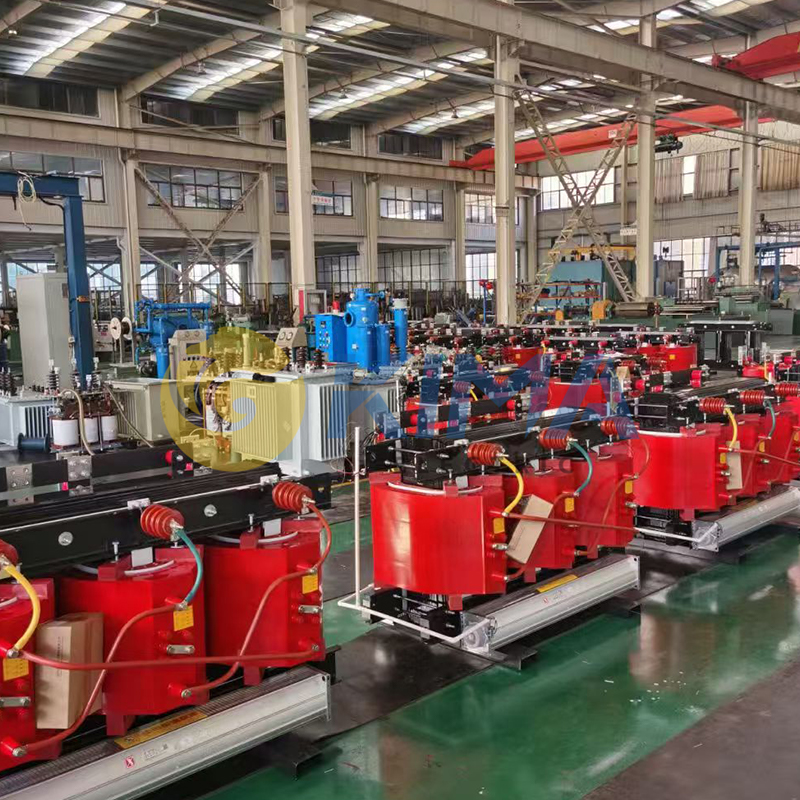

Производство и контроль качества

Перед официальным производством мы предоставим вам подробное техническое предложение, включая спецификации и структурные чертежи, для рассмотрения и подтверждения.

Мы строго внедряем систему менеджмента качества ISO, всесторонне контролируя каждое звено, включая сырье, производственные процессы и проверку готовой продукции, гарантируя, что каждый индивидуальный продукт обладает стабильным и надежным качеством.

Доставка и послепродажное обслуживание

Мы используем специальные деревянные ящики, соответствующие международным стандартам упаковки, облицованные высокоэффективными влагонепроницаемыми материалами, чтобы гарантировать, что оборудование остается абсолютно безопасным и сухим во время транспортировки на большие расстояния.

К грузу прилагаются подробные руководства пользователя, руководства по техническому обслуживанию и сопутствующие документы.

По запросу могут быть предоставлены услуги по дистанционному или локальному руководству по установке и вводу в эксплуатацию.

Мы оказываем комплексную послепродажную поддержку, включая технические консультации, устранение неисправностей и поставку запасных частей, обеспечивая долгосрочную стабильную работу продукта.
