Подстанции коробчатого типа (европейский тип)

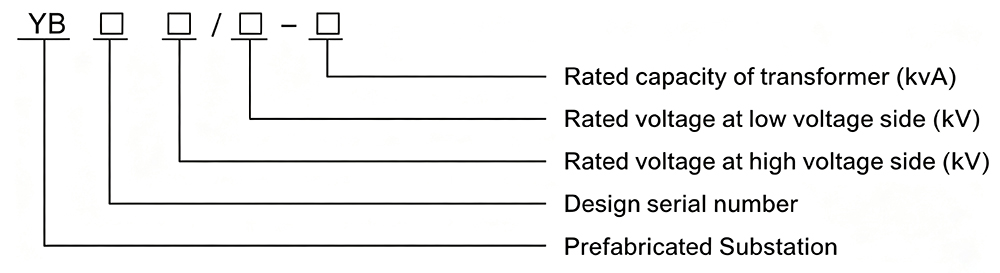

Значение модели

Нормальная операционная среда

Высота: ≤1000 м; Температура окружающей среды: -25°C ~ +40°C

Температура: максимальная среднемесячная температура +30°C, максимальная среднегодовая температура +20°C

Относительная влажность: среднесуточная ≤95%, среднемесячная ≤90%

Уровень ударопрочности: горизонтальное ускорение 0,4 м/с², вертикальное ускорение 0,15 м/с²

Место установки не подвержено серьезным воздействиям, загрязнению, химической коррозии, образованию проводящей пыли и взрывоопасности. В случае несоблюдения нормальных условий эксплуатации, пожалуйста, проведите переговоры с Компанией.

Функции и особенности

Подстанция состоит из высоковольтной камеры, трансформаторной камеры и низковольтной камеры и может быть выполнена в конструкции китайского иероглифа «日» или «品»

С терминалом, кольцевой сетью или режимом двойного питания

Принять схему электропитания одинарных или двойных трансформаторов

Выберите масляный силовой трансформатор или сухой силовой трансформатор

• Коробка снабжена достаточными естественными вентиляционными отверстиями и мерами теплоизоляции для обеспечения нормальной работы всего электрооборудования (принудительное охлаждение допускается по желанию пользователя)
• Полный набор функций «пяти мер профилактики», простота эксплуатации и обслуживания, безопасная и надежная работа

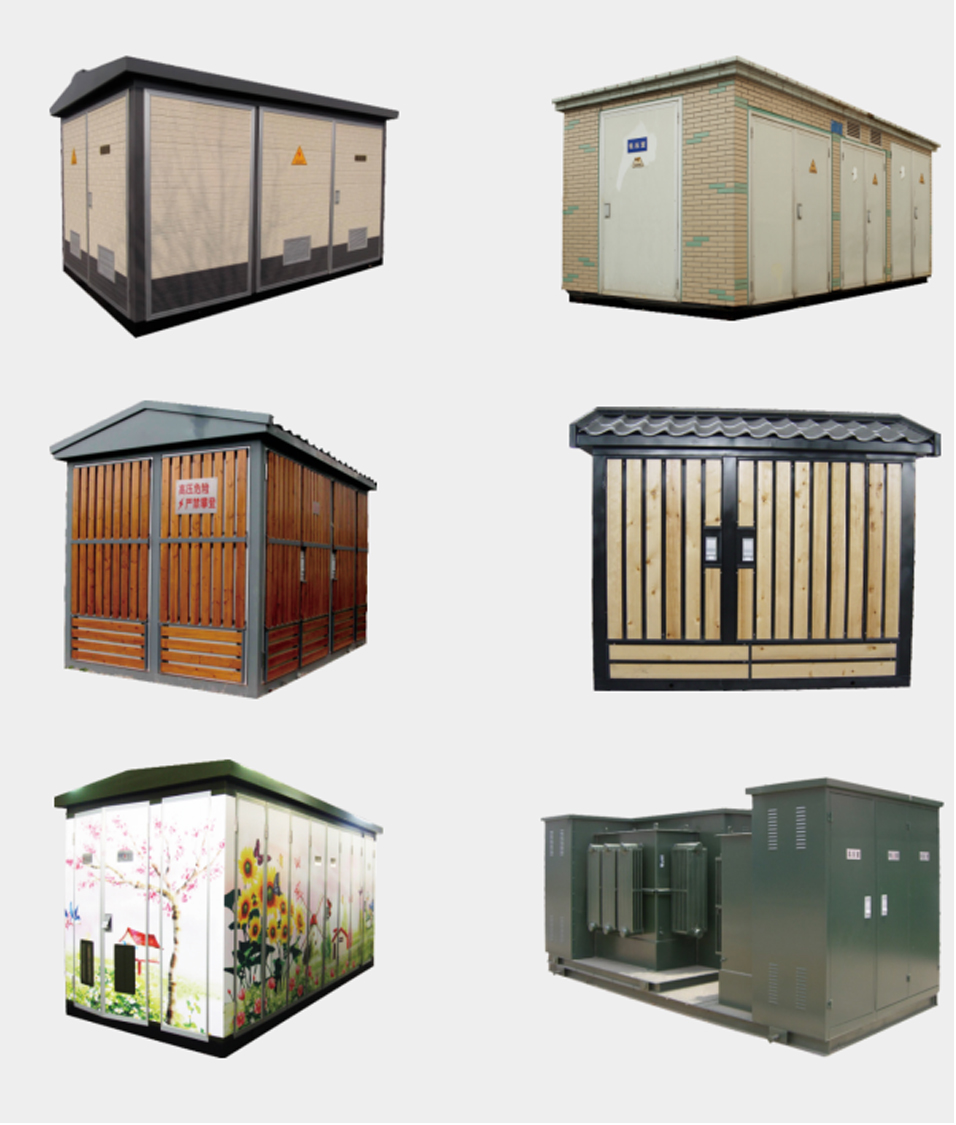

• Материал корпуса - нержавеющая сталь, алюминиевый сплав, холоднокатаный лист, цветная стальная композитная плита, неметалл или их комбинация, он устойчив к старению, огнестойкий, антикоррозионный, водонепроницаемый, пыленепроницаемый и соответствует условиям длительного использования на открытом воздухе
• Небольшой объем, легкий вес и красивый внешний вид в гармонии с окружающей средой
• При выборе шкафа выключателя нагрузки SF6 подстанция коробчатого типа имеет меньшие размеры и больше подходит для общественного строительства и трансформации уличных фонарей
• Высоковольтный кольцевой основной блок может быть собран с терминалом автоматизации сети (RTU) для достижения надежного обнаружения короткого замыкания и однофазного замыкания на землю и имеет функцию «четырех дистанционных» устройств для автоматической модернизации сети

Трансформатор

На сборных подстанциях используются масляные, полностью герметичные трансформаторы с низкими потерями, а также можно выбрать сухие трансформаторы. Трансформаторы могут удобно входить и выходить.

Сторона высокого напряжения

Высокое напряжение сборной подстанции обычно защищено составным устройством выключателя нагрузки и предохранителя. В случае перегорания однофазного предохранителя трехфазная связь отключается. Переключатель нагрузки может быть газового типа, вакуумного, гексафторида серы и других моделей и может быть оснащен электрическим рабочим механизмом для достижения автоматической модернизации; предохранитель представляет собой высоковольтный предохранитель с ударником, обладающий надежным действием и большой коммутационной способностью. Трансформаторы мощностью 800 кВА и выше могут быть защищены вакуумными выключателями ZN12, ZN28, VS1 и другими.

Сторона низкого напряжения

Универсальный или интеллектуальный автоматический выключатель используется для главного выключателя на стороне низкого напряжения, а каскадный выключатель новой модели с малым объемом, коротким пробоем и гибкой исходящей линией используется для исходящего выключателя; интеллектуальное устройство компенсации реактивной мощности автоматического слежения имеет на выбор контакторный и бесконтактный режимы переключения.

Пожалуйста, предоставьте следующую точную информацию при запросе котировок или размещении заказа, чтобы мы могли выполнить технические расчеты и соответствующим образом запланировать производство:

Обзор проекта:

Название проекта, место установки и условия эксплуатации (например, высота, максимальная/минимальная температура окружающей среды, относительная влажность, уровень загрязнения, наличие едких газов или сильной вибрации и т. д.).

Модель продукта и характеристики:

Укажите необходимую модель трансформатора, монтируемого на площадке (или сборной подстанции).

Конфигурация трансформатора:

Тип трансформатора: Масляный трансформатор / Сухой трансформатор

Номинальная мощность (кВА)

Уровни первичного и вторичного напряжения (например, 12 кВ / 0,4 кВ)

Номинальная частота (50 Гц или 60 Гц)

Материал обмотки: медные обмотки или алюминиевые обмотки

Внешний вид и размеры:

Укажите материал ограждения (например, алюмоцинковая сталь, нержавеющая сталь, неметаллическое экологически чистое ограждение и т. д.), цвет (укажите номер цветовой карты или код RAL), стиль крыши (например, плоская крыша, наклонная крыша, крыша из глазурованной черепицы) и любые общие ограничения по размерам из-за ограничений участка.

Уровни защиты:

Укажите требования к номинальной мощности IP (защита от проникновения) для отсека высокого напряжения, отсека трансформатора и отсека низкого напряжения.

Ключевые технические параметры и требования к конфигурации

Конфигурация стороны высокого напряжения:

Укажите уровень напряжения высокого напряжения, метод входящей линии (кабельная/воздушная), выбор распределительного устройства (например, выключатель нагрузки, автоматический выключатель, RMU и т. д.), конфигурацию защиты (например, предохранители, устройства релейной защиты) и режим учета (высоковольтный учет/низковольтный учет).

Конфигурация стороны низкого напряжения:

Укажите уровень напряжения низкого напряжения и количество исходящих фидерных цепей; марку, технические характеристики и параметры главных и ответвленных выключателей; емкость компенсации реактивной мощности и метод коммутации; требования к интеллектуальным измерителям мониторинга и интерфейсам связи (например, RS485, Ethernet, протокол Modbus и т. д.).

Контроль температуры и освещение:

Конфигурация систем принудительного воздушного охлаждения трансформаторного отсека; требования к автоматическому освещению и розеткам технического обслуживания для каждого отсека.

Специальные функциональные требования:

Если требуются антиконденсационные устройства, системы пожарной сигнализации, системы видеонаблюдения, удаленные терминальные блоки (DTU/FTU) и т. д., пожалуйста, укажите это заранее в письменной форме.

Процесс заказа и важные примечания

Исполнение технического соглашения:

Для нестандартной продукции или сложных проектов обе стороны должны подписать подробное Техническое соглашение до составления графика производства. Настоящее соглашение является приложением к договору и имеет ту же юридическую силу.

Подтверждение чертежа:

Мы предоставим эскизные чертежи, чертежи фундамента и однолинейные схемы в соответствии с вашими требованиями. Пожалуйста, подпишите и подтвердите эти чертежи незамедлительно. Любые задержки в графике, возникшие в результате позднего подтверждения, несет ваша сторона.

Управление изменениями:

После подтверждения заказа и подписания чертежей любые технические или коммерческие изменения должны быть представлены в письменной форме и повторно подтверждены обеими сторонами. Любое увеличение расходов или задержки графика, возникающие в результате таких изменений, несет инициирующая сторона.

Координация сайта:

Пожалуйста, убедитесь, что строительство фундамента на месте строго соответствует нашим чертежам фундамента и что для подъема и транспортировки зарезервирован достаточный доступ. Если вам требуются наши рекомендации по установке на месте или услуги по вводу в эксплуатацию, пожалуйста, запланируйте их заранее.
