◆ Область применения

●Усиливающие подстанции для новых секторов энергетики, включая ветроэнергетику, фотоэлектрическую энергетику, морскую ветроэнергетику и распределенную фотоэлектрическую энергетику

  Сетевые подстанции 10кВ-40,5кВ

  Специализированные подстанции для крупных промышленных и горнодобывающих предприятий

◆ Сервисная среда

●Диапазон температур окружающей среды: от -40℃ до +85℃

●Место установки: На открытом воздухе

●Высота: Обычно не превышает 3000 м

●Класс загрязнения: Класс III

●Скорость ветра на открытом воздухе: не более 35 м/с

●Сейсмическое сопротивление: Горизонтальное ускорение — 0,3 м/с²

●Вертикальное ускорение — не более 0,15 м/с²

В случае превышения вышеуказанных нормальных условий обслуживания наша компания может предоставить индивидуальные проекты в соответствии с конкретными требованиями пользователя.

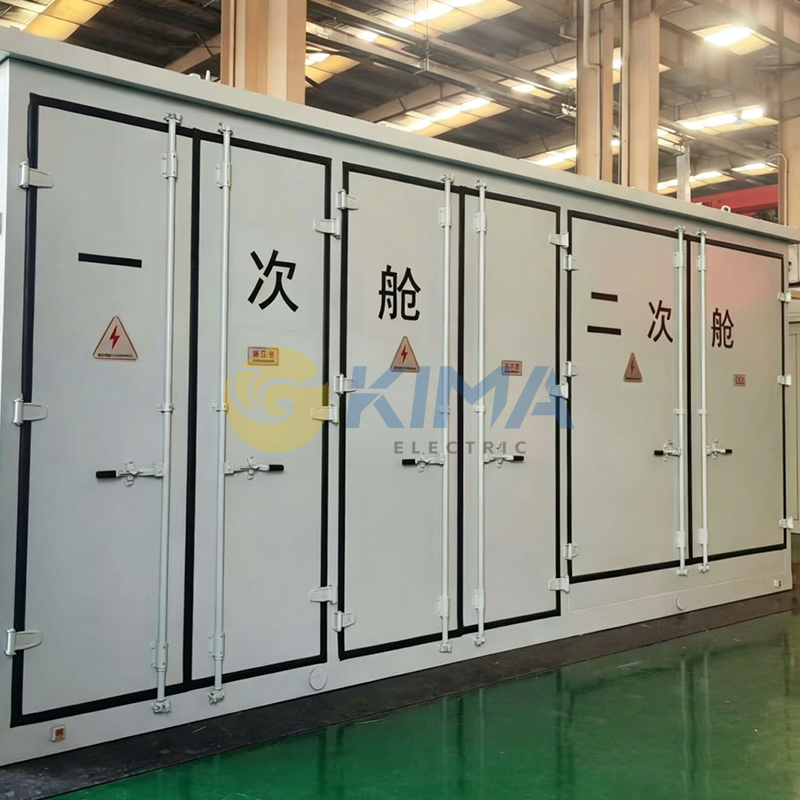

◆ Сборная фотоэлектрическая подстанция против обычной подстанции

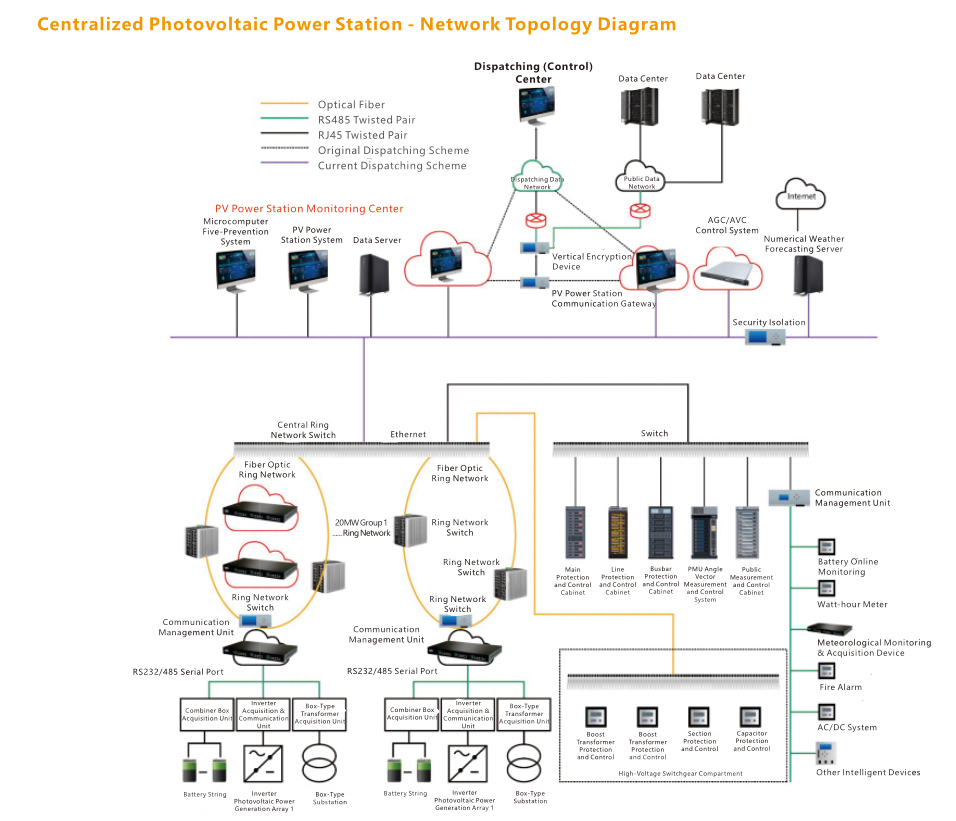

◆ Централизованная фотоэлектрическая электростанция — Схема топологии сети

◆ Типичные технические решения и конфигурация продукта

Пожалуйста, предоставьте следующую точную информацию при запросе котировок или размещении заказа, чтобы мы могли выполнить технические расчеты и соответствующим образом запланировать производство:

Обзор проекта:

Название проекта, место установки и условия эксплуатации (например, высота, экстремальные максимальные/минимальные температуры, среднегодовая температура, максимальная скорость ветра, интенсивность сейсмических укреплений, относительная влажность, максимальная глубина мерзлой почвы/снега, уровень загрязнения и наличие едких газов и т. д.).

Модель продукта и характеристики:

Укажите тип требуемой сборной кабины (например, кабина основного оборудования, кабина вспомогательного оборудования, кабина аккумуляторной батареи и т. д.), а также внутренние габариты (Д×Ш×В). Предварительные размеры определяются на основании окончательно утвержденных чертежей.

Конфигурация трансформатора:

Тип трансформатора: Масляный трансформатор / Сухой трансформатор

Номинальная мощность (кВА)

Уровни первичного и вторичного напряжения (например, 12 кВ / 0,4 кВ)

Номинальная частота (50 Гц или 60 Гц)

Материал обмотки: медные обмотки или алюминиевые обмотки

Конструкция и материалы кабины:

Материал каркаса: высококачественная углеродистая конструкционная сталь (требование к пределу текучести, например, ≥235 МПа).

Толщина стальной пластины: укажите стандарты толщины рамы, дверей, крыши и пола (например, рама ≥2,5 мм, пол ≥3 мм).

Крыша и пол: тип крыши (например, двухскатная крыша с требованиями к уклону), теплоизоляционный материал, высота и материал антистатического фальшпола.

Внешний вид и защита от коррозии:

Укажите цвет кузова (укажите номер цветовой карты или код RAL), степень защиты от коррозии и стандарты проектирования для предотвращения конденсации и накопления воды.

Уровни защиты:

Укажите общий класс защиты кабины от IP-атак и уровень внешней механической ударопрочности (например, IK10).

Ключевые технические параметры и требования к конфигурации

●Конфигурация вспомогательной системы:

●HVAC и контроль температуры: укажите конфигурацию системы кондиционирования воздуха (количество, мощность), требования к вентиляции, отоплению и принудительному воздушному охлаждению.

●Пожарная безопасность: системы пожарной и дымовой сигнализации (включая релейную выходную сигнализацию), конфигурация порошкового/газового огнетушителя и требования к взрывозащищенному аварийному освещению.

●Освещение и электрика: светодиодная система освещения внутри салона, розетки, техническое освещение проходов и требования к прокладке кабелей.

Интеллектуальные системы и мониторинг:

Укажите предустановленные каналы для систем видеонаблюдения, конфигурацию удаленного терминального устройства (DTU/FTU) и требования к интерфейсу связи (например, RS485, Ethernet, протокол Modbus и т. д.).

Герметизация и ввод/вывод кабеля:

Укажите размеры отверстий для ввода/вывода высоковольтного/низковольтного кабеля, конфигурацию многодиаметральных уплотнительных компонентов и способ соединения с кабельными траншеями/кабельными лотками.

Специальные функциональные требования:

Если требуются специальные антиконденсационные устройства, системы мониторинга окружающей среды или другие индивидуальные вспомогательные средства, пожалуйста, укажите это заранее в письменной форме.

Процесс заказа и важные примечания

Исполнение технического соглашения:

Для нестандартных изделий или сложных проектов обе стороны должны подписать подробное техническое соглашение по сборным кабинам до составления графика производства. Настоящее соглашение определяет объем поставок, перечень вспомогательного системного оборудования и критерии приемки и имеет ту же юридическую силу, что и приложение к договору.

Подтверждение чертежа:

Мы предоставим подробные чертежи компоновки, чертежи фундамента и схемы первичной/вторичной системы в соответствии с вашими требованиями. Пожалуйста, подпишите и подтвердите эти чертежи незамедлительно. Любые задержки в графике, возникшие в результате позднего подтверждения, несет ваша сторона.

Управление изменениями:

После подтверждения заказа и подписания чертежей любые технические или коммерческие изменения должны быть представлены в письменной форме и повторно подтверждены обеими сторонами. Любое увеличение расходов или задержки графика, возникающие в результате таких изменений, несет инициирующая сторона.

Координация сайта:

Пожалуйста, убедитесь, что строительство фундамента на месте строго соответствует нашим чертежам фундамента и что для подъема, сборки и транспортировки зарезервирован достаточный доступ. Если вам требуются наши услуги по сборке на месте, установке и вводу в эксплуатацию или обучению персонала, пожалуйста, запланируйте это заранее.

Если вы ищете надежную поддержку электропитания для своего проекта, свяжитесь с командой Kima Electric. Мы готовы предоставить вам лучшие решения.

◆ Удобный процесс запроса

Вы можете связаться с нами по различным каналам, включая наш веб-сайт и электронную почту. Вы также можете загрузить и заполнить «Форму запроса» с нашего официального сайта или напрямую предоставить имеющиеся у вас технические документы и чертежи в качестве основы для оценки требований. Мы предоставим расценки как можно скорее.

◆ Производство и контроль качества

•  Перед официальным производством мы предоставим подробные технические предложения, включая спецификации и структурные чертежи, для вашего рассмотрения и подтверждения.
•  Мы строго внедряем систему менеджмента качества ISO с комплексным мониторингом сырья, производственных процессов и проверками готовой продукции, чтобы обеспечить стабильное и надежное качество каждого индивидуального продукта.

◆ Доставка и послепродажное обслуживание

•  Упаковано в специальные деревянные ящики, соответствующие международным стандартам, облицованные высокоэффективными влагонепроницаемыми материалами для обеспечения абсолютной безопасности и сухости при транспортировке на дальние расстояния.
•  К каждой партии поставляются подробные руководства пользователя, руководства по техническому обслуживанию и сопутствующая документация.
•  По запросу предоставляются услуги по дистанционному или локальному руководству по установке и вводу в эксплуатацию.
•  Комплексная послепродажная поддержка, включая технические консультации, устранение неисправностей и поставку запасных частей для обеспечения долгосрочной стабильной работы.
